Rezystor do LED w aucie: Oblicz i zamontuj bez błędów

Witaj w kompleksowym przewodniku, który rozwieje wszelkie wątpliwości dotyczące doboru odpowiedniego rezystora do diody LED w instalacji samochodowej. Ten artykuł to Twoja skarbnica wiedzy, dzięki której samodzielnie i bezpiecznie podłączysz diody LED, unikając typowych błędów i zapewniając trwałość swojej modyfikacji.

Dlaczego dioda LED w samochodzie nie może być podłączona bezpośrednio do zasilania

Dioda LED to element półprzewodnikowy, który do prawidłowego działania wymaga precyzyjnie określonego prądu. W przeciwieństwie do tradycyjnych żarówek, diody LED charakteryzują się bardzo niską rezystancją wewnętrzną. Oznacza to, że nawet niewielki wzrost napięcia zasilania lub brak odpowiedniego ograniczenia prądu może spowodować przepływ zbyt dużej ilości elektronów, co natychmiastowo uszkodzi delikatny układ scalony diody. Jest to jak próba wlania wody do szklanki za pomocą węża strażackiego efekt jest zazwyczaj opłakany.

Rola rezystora: Twój "ochroniarz" dla diody LED

Rezystor w tym układzie pełni rolę niezwykle ważnego "ochroniarza" dla naszej diody LED. Jego zadaniem jest ograniczenie przepływu prądu do bezpiecznego poziomu, który jest akceptowalny dla diody. Można go porównać do zaworu w instalacji wodnej, który reguluje ciśnienie, chroniąc system przed uszkodzeniem. Rezystor działa na zasadzie prawa Ohma, wprowadzając dodatkową oporność w obwodzie. Nadmiar energii elektrycznej, który nie jest zamieniany na światło przez diodę, jest przez rezystor skutecznie rozpraszany w postaci ciepła.

Czym grozi pominięcie opornika w instalacji?

Pominięcie rezystora w instalacji samochodowej zasilającej diodę LED to prosta droga do jej natychmiastowego zniszczenia. Zazwyczaj objawia się to krótkotrwałym rozbłyśnięciem diody, po którym następuje jej trwałe uszkodzenie i brak dalszego świecenia. W skrajnych przypadkach, jeśli dioda próbuje pobrać bardzo wysoki prąd, może to doprowadzić do uszkodzenia innych, bardziej wrażliwych elementów instalacji elektrycznej pojazdu, a nawet przepalenia bezpiecznika. Krótko mówiąc, jest to kosztowna oszczędność, która niemal na pewno skończy się awarią.

Kluczowe dane do obliczeń: jak je zdobyć i co oznaczają

Aby precyzyjnie dobrać rezystor, potrzebujemy kilku kluczowych danych. Bez nich nasze działania będą opierać się na zgadywance, a nie na inżynierskim podejściu, które gwarantuje sukces i bezpieczeństwo. Zrozumienie, skąd wziąć te informacje i co one oznaczają, jest absolutnie fundamentalne dla każdego, kto chce samodzielnie modyfikować instalację elektryczną swojego pojazdu.

Napięcie w instalacji auta: dlaczego 12V to mit i jaką wartość przyjąć?

Wartość 12V, którą często słyszymy w kontekście instalacji samochodowej, jest jedynie wartością nominalną i często mylącą. Kiedy silnik jest wyłączony, naładowany akumulator faktycznie może wskazywać około 12,6V. Jednak prawdziwe wyzwanie pojawia się podczas pracy silnika. Wówczas układ ładowania, czyli alternator, dba o utrzymanie odpowiedniego napięcia, które zazwyczaj mieści się w przedziale od 13,8V do 14,4V. Aby zapewnić, że nasza dioda LED będzie bezpieczna w każdych warunkach, nawet przy maksymalnym napięciu ładowania, powinniśmy przyjąć do obliczeń wyższą wartość, na przykład 14,4V. Według danych Motofocus.pl, należy przyjąć wartość napięcia pracy alternatora jako podstawę do obliczeń, aby zagwarantować, że dioda nie zostanie uszkodzona nawet w najbardziej wymagających warunkach.

Parametry diody LED: napięcie (Vf) i prąd (If) przewodzenia gdzie ich szukać?

Każda dioda LED ma swoje specyficzne parametry, które decydują o jej prawidłowym działaniu. Dwa najważniejsze z nich to napięcie przewodzenia (Vf - ang. Voltage Forward) oraz prąd przewodzenia (If - ang. Current Forward). Napięcie przewodzenia to minimalny spadek napięcia, który musi wystąpić na diodzie, aby zaczęła ona emitować światło. Zależy ono od koloru diody na przykład diody czerwone potrzebują zazwyczaj od 1,8V do 2,2V, podczas gdy białe czy niebieskie wymagają od 3,0V do 3,6V. Prąd przewodzenia to z kolei optymalna wartość prądu, przy której dioda pracuje najefektywniej i ma najdłuższą żywotność; dla standardowych diod jest to zazwyczaj 20 miliamperów, czyli 0,02 ampera. Te kluczowe dane znajdziemy w nocie katalogowej (datasheet) producenta diody, która jest dokumentem zawierającym wszystkie techniczne specyfikacje danego elementu.

Obliczanie rezystora krok po kroku: poznaj wzór, którego potrzebujesz

Teraz przechodzimy do sedna sprawy praktycznych obliczeń. To właśnie tutaj łączymy teorię z praktyką, aby dobrać idealny rezystor do naszej diody LED. Wzór, który zaraz poznamy, jest podstawą każdej udanej modyfikacji i gwarantuje, że nasza praca będzie bezpieczna i efektywna.

Prawo Ohma w służbie motoryzacji: R = (Uzas - Uled) / Iled

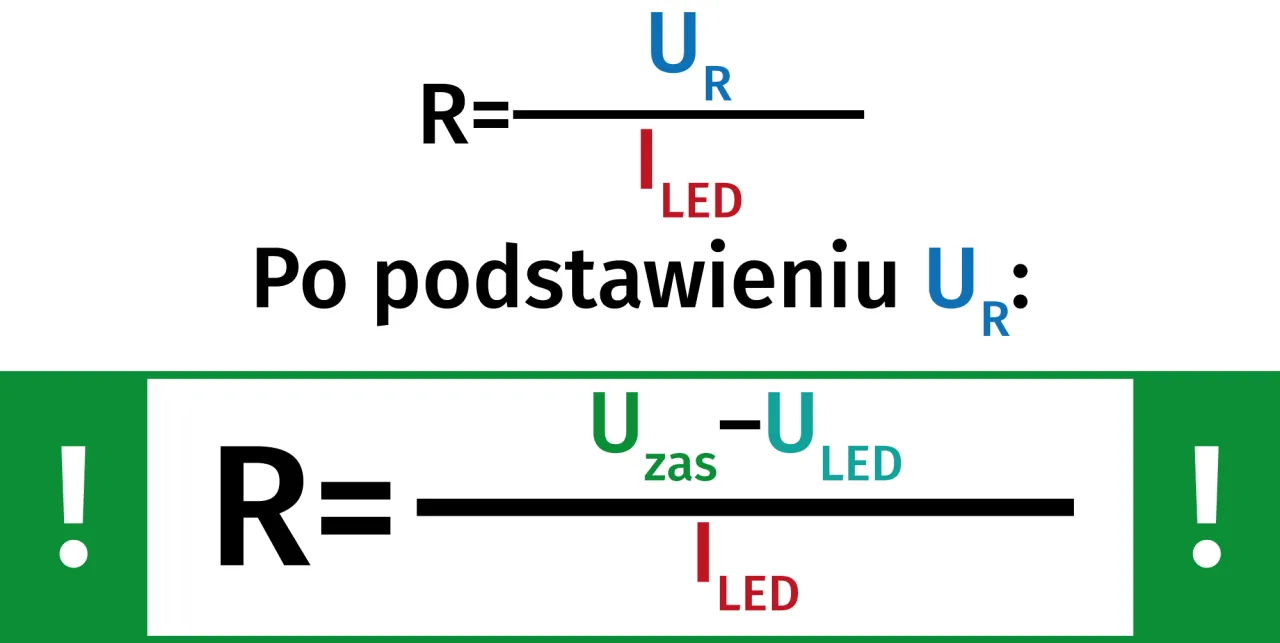

Podstawowym narzędziem w naszym warsztacie jest Prawo Ohma, które w kontekście doboru rezystora do diody LED przyjmuje formę: R = (Uzas - Uled) / Iled. Rozłóżmy ten wzór na czynniki pierwsze:

• R to szukana przez nas rezystancja, wyrażona w omach (Ω).
• Uzas to napięcie zasilania w instalacji samochodowej. Jak już ustaliliśmy, dla bezpieczeństwa przyjmujemy maksymalną wartość, czyli około 14,4V.
• Uled to napięcie przewodzenia diody LED (Vf), które odczytaliśmy z jej noty katalogowej.
• Iled to prąd przewodzenia diody LED (If), również wzięty z noty katalogowej, ale podany w amperach (A). Pamiętaj, że 20mA to 0,02A.

Stosując ten wzór, możemy precyzyjnie obliczyć, jaką wartość rezystancji potrzebujemy, aby ograniczyć prąd płynący przez diodę do bezpiecznego poziomu.

Przykład praktyczny: dobieramy rezystor dla białej diody postojowej

Załóżmy, że chcemy podłączyć białą diodę LED jako światło postojowe. Z jej noty katalogowej wiemy, że napięcie przewodzenia (Vf) wynosi 3,2V, a optymalny prąd pracy (If) to 20mA (czyli 0,02A). Instalacja naszego samochodu podczas pracy silnika dostarcza napięcie 14,4V (Uzas). Podstawiamy te wartości do naszego wzoru:

R = (14,4V - 3,2V) / 0,02A

R = 11,2V / 0,02A

R = 560Ω

Oznacza to, że do naszej białej diody LED potrzebujemy rezystora o wartości 560 omów. Pamiętaj, że jest to wartość minimalna, a w praktyce często stosuje się nieco wyższe wartości lub rezystory o standardowych, zbliżonych nominałach (np. 560Ω lub 620Ω), jeśli dokładnie 560Ω jest trudno dostępne.

To nie wszystko! Dlaczego moc rezystora jest równie ważna co jego opór?

Sama wartość rezystancji to jednak nie wszystko. Rezystor, ograniczając prąd, zamienia nadmiar energii elektrycznej na ciepło. Jeśli nie dobierzemy go pod kątem mocy, którą jest w stanie bezpiecznie rozproszyć, może on ulec przegrzaniu, a nawet spaleniu, co stanowi poważne zagrożenie dla instalacji elektrycznej.

Jak obliczyć minimalną moc opornika, by uniknąć jego spalenia?

Aby dobrać rezystor o odpowiedniej mocy, musimy wykonać kolejne obliczenie. Wykorzystamy do tego zmodyfikowany wzór, bazujący na prawie Ohma i definicji mocy elektrycznej: P = (Uzas - Uled) * Iled. Używając danych z naszego poprzedniego przykładu (Uzas = 14,4V, Uled = 3,2V, Iled = 0,02A), obliczamy wymaganą moc:

P = (14,4V - 3,2V) * 0,02A

P = 11,2V * 0,02A

P = 0,224W

Oznacza to, że nasz rezystor musi być w stanie rozproszyć co najmniej 0,224 watów mocy. Jest to wartość minimalna.

Zasada "zapasu mocy": dlaczego warto wybrać mocniejszy rezystor?

W motoryzacji, gdzie warunki pracy bywają zmienne, a elementy są narażone na wibracje i wahania temperatury, zawsze warto stosować zasadę "zapasu mocy". Oznacza to, że powinniśmy wybrać rezystor o mocy znamionowej co najmniej dwukrotnie wyższej niż obliczona wartość minimalna. W naszym przykładzie, zamiast rezystora 0,224W, powinniśmy wybrać rezystor o mocy 0,5W lub nawet 1W. Taki zapas zapewnia, że rezystor nie będzie pracował na granicy swoich możliwości, co znacząco wydłuży jego żywotność, zapobiegnie przegrzewaniu się i zminimalizuje ryzyko awarii. To niewielka inwestycja, która znacząco podnosi bezpieczeństwo i niezawodność naszej modyfikacji.

Problem z błędem "spalonej żarówki"? Poznaj świat rezystorów CANBUS

Współczesne samochody są wyposażone w zaawansowane systemy diagnostyczne, takie jak CANBUS (Controller Area Network Bus). System ten monitoruje pracę kluczowych elementów, w tym oświetlenia. Niestety, diody LED, ze względu na swój niski pobór prądu, mogą być przez komputer pokładowy interpretowane jako "spalone żarówki", co skutkuje wyświetlaniem niechcianych błędów na desce rozdzielczej.

Dlaczego komputer pokładowy "nie lubi" diod LED?

System CANBUS działa na zasadzie monitorowania obciążenia elektrycznego w poszczególnych obwodach. Tradycyjne żarówki pobierają stosunkowo dużo prądu, co jest dla komputera sygnałem, że obwód jest sprawny. Diody LED, będąc znacznie bardziej energooszczędne, pobierają ułamek tej mocy. Kiedy komputer wykryje tak drastycznie niski pobór prądu w obwodzie, gdzie spodziewa się standardowej żarówki, automatycznie zgłasza błąd "spalonej żarówki", nawet jeśli dioda LED świeci poprawnie. Jest to swoiste "nieporozumienie" między starą technologią a nowymi rozwiązaniami.

Jak działa i jak podłączyć rezystor CANBUS, aby rozwiązać problem?

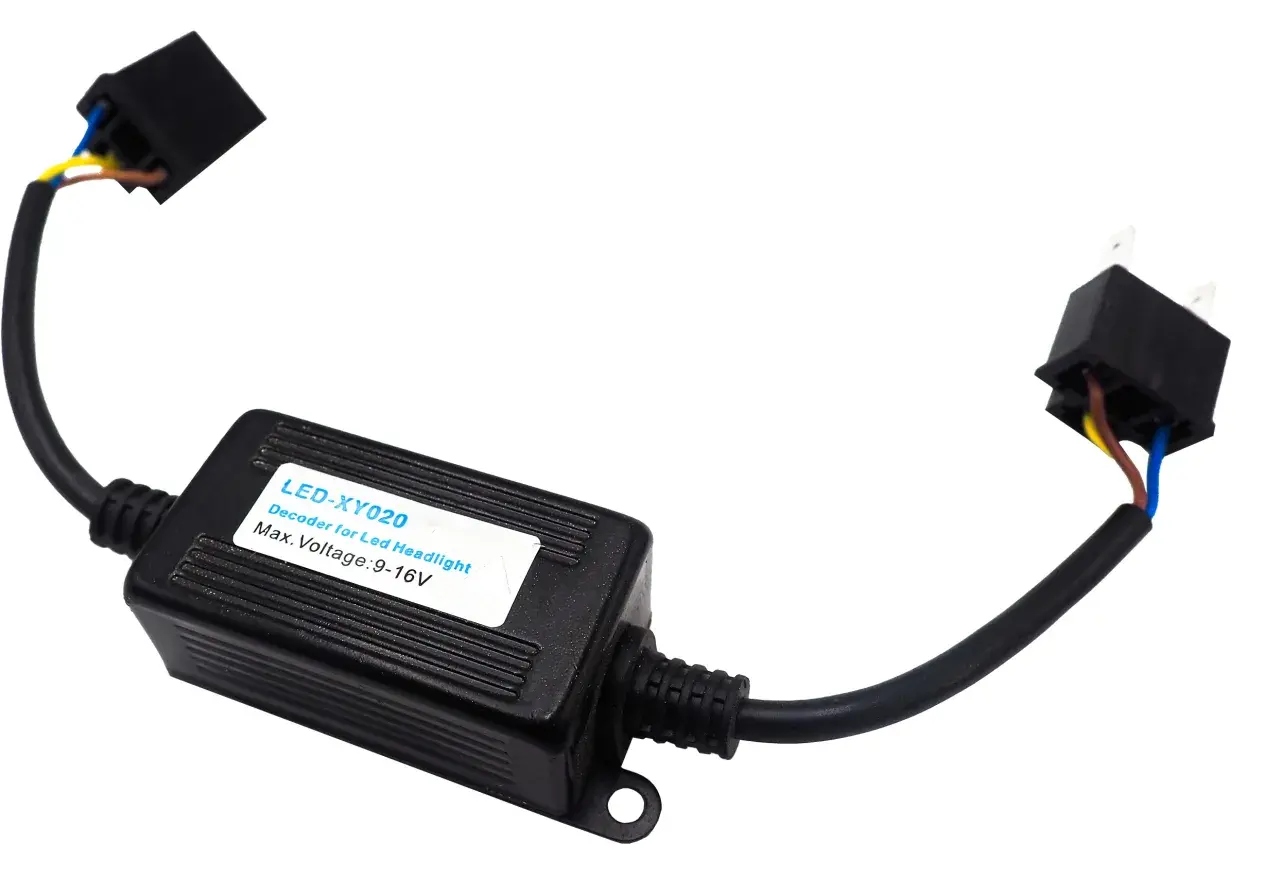

Aby rozwiązać problem błędów CANBUS, stosuje się specjalne rezystory, znane jako "load resistors" lub "rezystory CANBUS". Ich zadaniem jest sztuczne zwiększenie poboru prądu w obwodzie, tak aby komputer pokładowy uznał go za prawidłowy. Rezystory te podłącza się równolegle do diody LED. Dzięki temu, oprócz prądu płynącego przez diodę, dodatkowy prąd płynie przez rezystor, sumarycznie symulując obciążenie generowane przez tradycyjną żarówkę. Dobór odpowiedniego rezystora CANBUS również wymaga obliczeń, uwzględniających różnicę napięć i pożądany pobór prądu, ale zasada działania jest właśnie taka "oszukać" system diagnostyczny pojazdu.

Gotowe diody z wbudowanym opornikiem: czy to dobre rozwiązanie?

Na rynku dostępnych jest wiele gotowych zamienników tradycyjnych żarówek na diody LED, które często posiadają już wbudowany rezystor. Są one promowane jako rozwiązania "plug & play", czyli gotowe do natychmiastowego montażu bez dodatkowych modyfikacji.

Zalety i wady gotowych żarówek LED "Plug & Play"

Rozwiązania "Plug & Play" mają swoje plusy i minusy:

• Zalety: Główną zaletą jest niezwykła prostota montażu. Nie trzeba przeprowadzać żadnych obliczeń ani lutować dodatkowych elementów. Wystarczy wymienić starą żarówkę na nową LED-ową.
• Wady: Niestety, często jakość tych produktów pozostawia wiele do życzenia. Rezystor wbudowany w gotową żarówkę może być niedopasowany do specyfiki konkretnej instalacji samochodowej lub parametrów samej diody LED. Może to prowadzić do szybkiego przegrzewania się rezystora, a nawet jego spalenia. Ponadto, często stosowane są komponenty niższej jakości, a optymalizacja pod kątem specyficznych warunków pracy w samochodzie jest ograniczona. W przypadku systemów CANBUS, wbudowany rezystor może nie zawsze skutecznie eliminować błędy.

Kiedy warto samemu dobrać rezystor, a kiedy postawić na gotowy produkt?

Decyzja o wyborze między samodzielnym doborem rezystora a zakupem gotowego produktu zależy od kilku czynników. Samodzielny dobór rezystora jest zdecydowanie zalecany w sytuacjach, gdy zależy nam na maksymalnej trwałości, pewności co do parametrów i optymalnym dopasowaniu do konkretnej instalacji. Jest to również najlepsze rozwiązanie dla niestandardowych projektów lub gdy chcemy mieć pełną kontrolę nad bezpieczeństwem modyfikacji. Gotowe rozwiązania mogą być akceptowalne w prostych zastosowaniach, gdzie ryzyko awarii jest niskie, nie występują problemy z systemem CANBUS, a priorytetem jest szybkość i łatwość montażu. Jednak zawsze warto zachować ostrożność i dokładnie sprawdzić opinie o konkretnym produkcie.

Najczęstsze błędy przy montażu LED w samochodzie: sprawdź, zanim będzie za późno

Nawet przy najlepszych chęciach, podczas samodzielnych modyfikacji łatwo o błędy. W przypadku montażu diod LED w samochodzie, kilka z nich powtarza się szczególnie często. Znajomość tych pułapek pozwoli Ci ich uniknąć i cieszyć się bezproblemowym działaniem nowego oświetlenia.

Błędne napięcie zasilania w obliczeniach: pułapka 12V

Jednym z najpoważniejszych błędów jest przyjmowanie do obliczeń stałego napięcia 12V. Jak już wielokrotnie podkreślałem, napięcie w instalacji samochodowej podczas pracy silnika jest wyższe i waha się między 13,8V a 14,4V. Użycie niższej wartości do obliczeń rezystancji doprowadzi do przepływu zbyt dużego prądu przez diodę LED, co niemal na pewno skończy się jej spaleniem. Zawsze stosuj wyższe napięcie, aby zapewnić margines bezpieczeństwa.

Ignorowanie mocy rezystora i ryzyko przegrzania

Kolejnym częstym błędem jest skupienie się wyłącznie na wartości rezystancji i całkowite zignorowanie mocy znamionowej rezystora. Rezystor, który jest za słaby, aby rozproszyć generowane ciepło, przegrzeje się, zacznie nieprzyjemnie pachnieć, a w końcu ulegnie spaleniu. Może to nie tylko spowodować brak światła, ale również uszkodzić pobliskie elementy plastikowe lub gumowe, a nawet doprowadzić do zwarcia.

Przeczytaj również: Jak dobrać rozmiar wycieraczek? Prosty poradnik krok po kroku

Nieprawidłowe połączenie: jak uniknąć zwarcia i uszkodzenia instalacji?

Kwestia prawidłowego połączenia jest absolutnie kluczowa. Rezystor powinien być podłączony szeregowo z diodą LED, czyli w jednej linii z nią. Podłączenie go równolegle (chyba że jest to specjalny rezystor CANBUS) spowoduje przepływ całego prądu przez rezystor, a dioda nie będzie działać. Niewłaściwe okablowanie, luźne połączenia czy brak izolacji mogą prowadzić do zwarć, które przepalą bezpieczniki, uszkodzą moduły elektroniczne samochodu, a w najgorszym wypadku doprowadzą do pożaru. Zawsze dbaj o staranne i bezpieczne połączenia elektryczne.
