Podłączenie radia samochodowego do zasilacza 12V w domu jest prostsze, niż myślisz
- Do zasilania radia samochodowego poza autem potrzebujesz zasilacza 12V DC o wydajności 5-10 Amperów.
- Kluczowe jest prawidłowe połączenie żółtego (pamięć) i czerwonego (zasilanie) kabla radia z dodatnim biegunem zasilacza.
- Czarny kabel to masa i należy go podłączyć do ujemnego bieguna zasilacza.
- Do działania systemu niezbędne są głośniki o impedancji 4-8 Ω oraz antena.
- Zasilacz komputerowy (ATX) może służyć jako alternatywne źródło zasilania po odpowiedniej modyfikacji.
- Najczęstszym problemem jest utrata pamięci stacji, co rozwiązuje połączenie kabli żółtego i czerwonego.
Po co podłączać radio samochodowe w domu? Poznaj nieoczywiste zastosowania
Zastanawiasz się, po co miałbyś podłączać radio samochodowe do zasilacza w domu? Możliwości są zaskakująco szerokie! Po pierwsze, możesz stworzyć fantastyczny, przenośny zestaw audio do garażu, warsztatu, a nawet altanki w ogrodzie. Wyobraź sobie słuchanie ulubionej muzyki podczas majsterkowania lub relaksu na świeżym powietrzu. Po drugie, radio samochodowe może stać się ciekawym elementem domowego systemu audio, na przykład w pokoju dziecięcym, gdzie łatwo sterować muzyką czy bajkami. To także doskonała okazja do przetestowania i skonfigurowania radia przed jego docelową instalacją w samochodzie, co pozwoli uniknąć niespodzianek. Dla hobbystów elektroniki to świetna zabawa i szansa na naukę. Co więcej, jest to rozwiązanie niezwykle ekonomiczne i ekologiczne zamiast kupować nowy sprzęt, możesz dać drugie życie staremu radioodtwarzaczowi. Według danych autokult.pl, takie modyfikacje są coraz popularniejsze wśród osób szukających niestandardowych rozwiązań.
Zanim zaczniesz skompletuj swój zestaw warsztatowy
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne elementy i narzędzia. Odpowiednie przygotowanie to klucz do sukcesu i bezpieczeństwa całego przedsięwzięcia.
Jaki zasilacz 12V wybrać? Kluczowy jest amperaż, nie tylko napięcie
Wybór odpowiedniego zasilacza to absolutna podstawa. Potrzebujesz zasilacza o napięciu 12V DC, czyli prądu stałego. To napięcie jest standardem w instalacjach samochodowych. Jednak równie ważny, a często nawet ważniejszy, jest amperaż (A), czyli wydajność prądowa zasilacza. Dla większości radioodtwarzaczy samochodowych optymalny zakres to 5 do 10 Amperów. Dlaczego wyższy amperaż jest kluczowy? Zapewnia on stabilne działanie urządzenia, nawet gdy słuchasz muzyki głośniej. Niższa wydajność może skutkować spadkami napięcia, zakłóceniami, a nawet niestabilną pracą radia. Upewnij się również, że zasilacz jest stabilizowany i posiada zabezpieczenia przeciwprzeciążeniowe to gwarancja bezpieczeństwa zarówno dla radia, jak i dla Ciebie.
Kostka ISO, czyli Twój najważniejszy sprzymierzeniec
Kolejnym niezbędnym elementem jest kostka ISO. To standardowe złącze, które znacząco ułatwia podłączenie radia, ponieważ grupuje wszystkie niezbędne przewody zasilające i głośnikowe w jednym miejscu. Większość nowoczesnych radioodtwarzaczy samochodowych jest fabrycznie wyposażona w takie złącze, co czyni proces podłączania znacznie prostszym. Bez niej identyfikacja i podłączenie poszczególnych kabli byłoby znacznie bardziej skomplikowane i czasochłonne.
Głośniki i antena bez czego radio będzie tylko świecącym pudełkiem?
Samo radio bez dźwięku i możliwości odbioru stacji radiowych to tylko gadżet. Dlatego niezbędne są również głośniki. Powinny one mieć impedancję w zakresie 4-8 Ω (Ohmów), co jest standardem dla większości radioodtwarzaczy samochodowych. Bez nich oczywiście nie usłyszysz żadnego dźwięku. Drugim kluczowym elementem jest antena. Bez niej odbiór stacji radiowych będzie niemożliwy lub będzie charakteryzował się bardzo słabą jakością. Możesz wykorzystać proste głośniki domowe lub dedykowane głośniki samochodowe, jeśli je posiadasz.

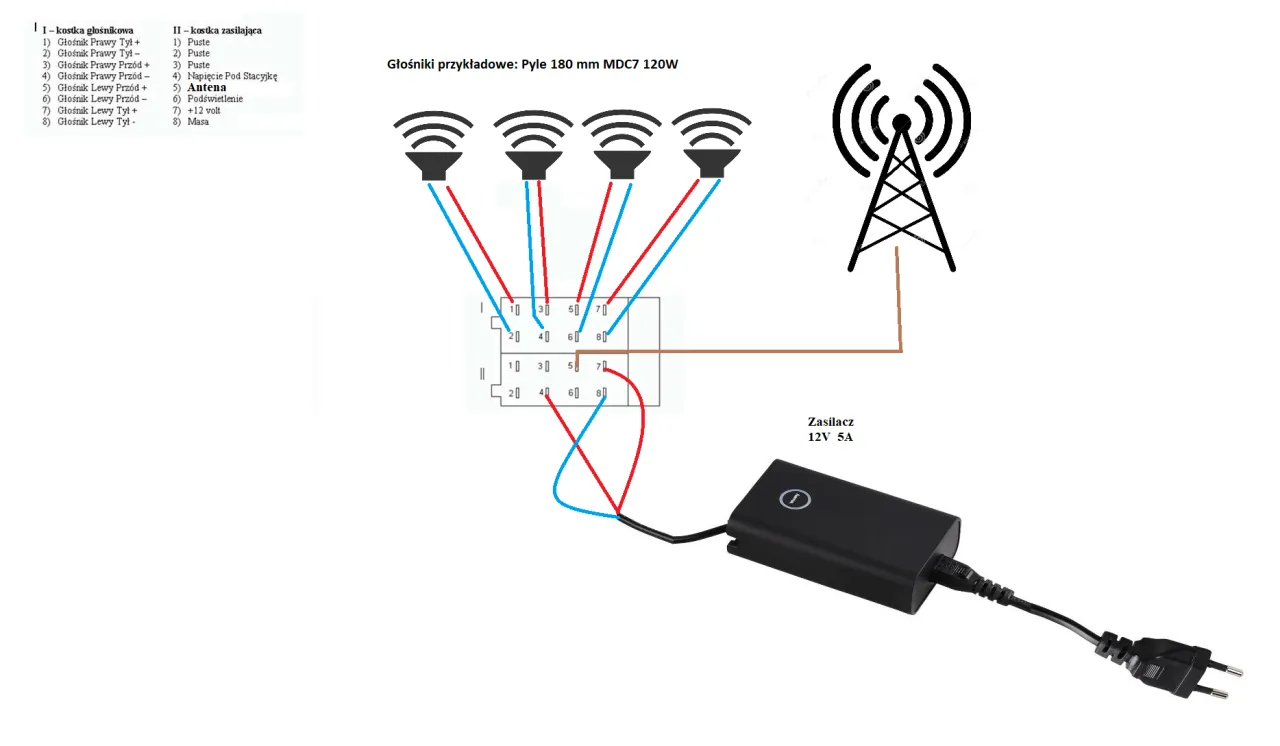

Mapa połączeń, czyli jak rozszyfrować kable w radiu samochodowym
Teraz przejdziemy do najważniejszej części rozszyfrowania poszczególnych kabli w kostce ISO radia samochodowego. Prawidłowe połączenie tych przewodów to klucz do sukcesu.
Żółty i czerwony kabel: dlaczego musisz połączyć je razem, aby radio zapamiętało ustawienia?
Przyjrzyjmy się dwóm kluczowym kablom zasilającym. Żółty kabel, oznaczony jako +12V BATT/MEMORY, odpowiada za stałe zasilanie. Jego zadaniem jest podtrzymywanie pamięci ustawień radia, takich jak zaprogramowane stacje radiowe, ustawienia zegara czy korektora dźwięku, nawet gdy radio jest wyłączone. Czerwony kabel, oznaczony jako +12V ACC/IGNITION, to z kolei główne zasilanie, które w samochodzie aktywuje się po przekręceniu kluczyka w stacyjce. W warunkach domowych, aby radio nie traciło pamięci po każdym wyłączeniu zasilacza, oba te kable (żółty i czerwony) muszą być połączone razem. Następnie połączone przewody podłączamy do dodatniego bieguna (+) zasilacza 12V.
Czarny kabel (Masa/GND): fundament stabilnego działania
Czarny kabel, oznaczony jako GND (Ground), to nic innego jak masa. Jest on absolutnie niezbędny do prawidłowego działania każdego urządzenia elektronicznego. W naszym przypadku musi on być podłączony do ujemnego bieguna (-) zasilacza. Dobre połączenie masy zapewnia stabilną pracę radia i chroni przed potencjalnymi zakłóceniami.
Kolorowe pary, czyli jak bezbłędnie zidentyfikować i podłączyć głośniki
Pozostałe kable w kostce ISO to przewody głośnikowe. Zazwyczaj występują one w parach kolorów, co ułatwia ich identyfikację. Typowe konfiguracje to na przykład biały i biało-czarny, szary i szaro-czarny, zielony i zielono-czarny, fioletowy i fioletowo-czarny. Każda taka para odpowiada za jeden kanał głośnikowy czyli za jeden głośnik. Zazwyczaj jednolity kolor kabla oznacza plus (+), a kabel z czarnym paskiem oznacza minus (-). Pamiętaj, aby podłączyć je zgodnie z tą zasadą, aby uzyskać prawidłowy dźwięk stereo.
Podłączanie radia krok po kroku: instrukcja, z którą poradzisz sobie w 15 minut
Teraz, gdy już wiesz, jakie komponenty są potrzebne i jak rozszyfrować kable, przejdźmy do praktycznej instrukcji krok po kroku. Cały proces powinien zająć Ci nie więcej niż 15 minut.
Krok 1: Przygotowanie i izolacja przewodów podstawa bezpieczeństwa
Zacznij od bezpiecznego przygotowania przewodów. Ostrożnie odizoluj niewielki fragment izolacji z końcówek każdego kabla, który będziesz łączyć. Upewnij się, że odsłonięte druciki nie stykają się ze sobą ani z żadnymi innymi metalowymi elementami to zapobiegnie zwarciom. Następnie, po dokonaniu połączeń, dokładnie zaizoluj każdy z nich. Możesz użyć do tego taśmy izolacyjnej lub koszulek termokurczliwych. Dobre zabezpieczenie połączeń jest kluczowe dla bezpieczeństwa i trwałości całego układu.

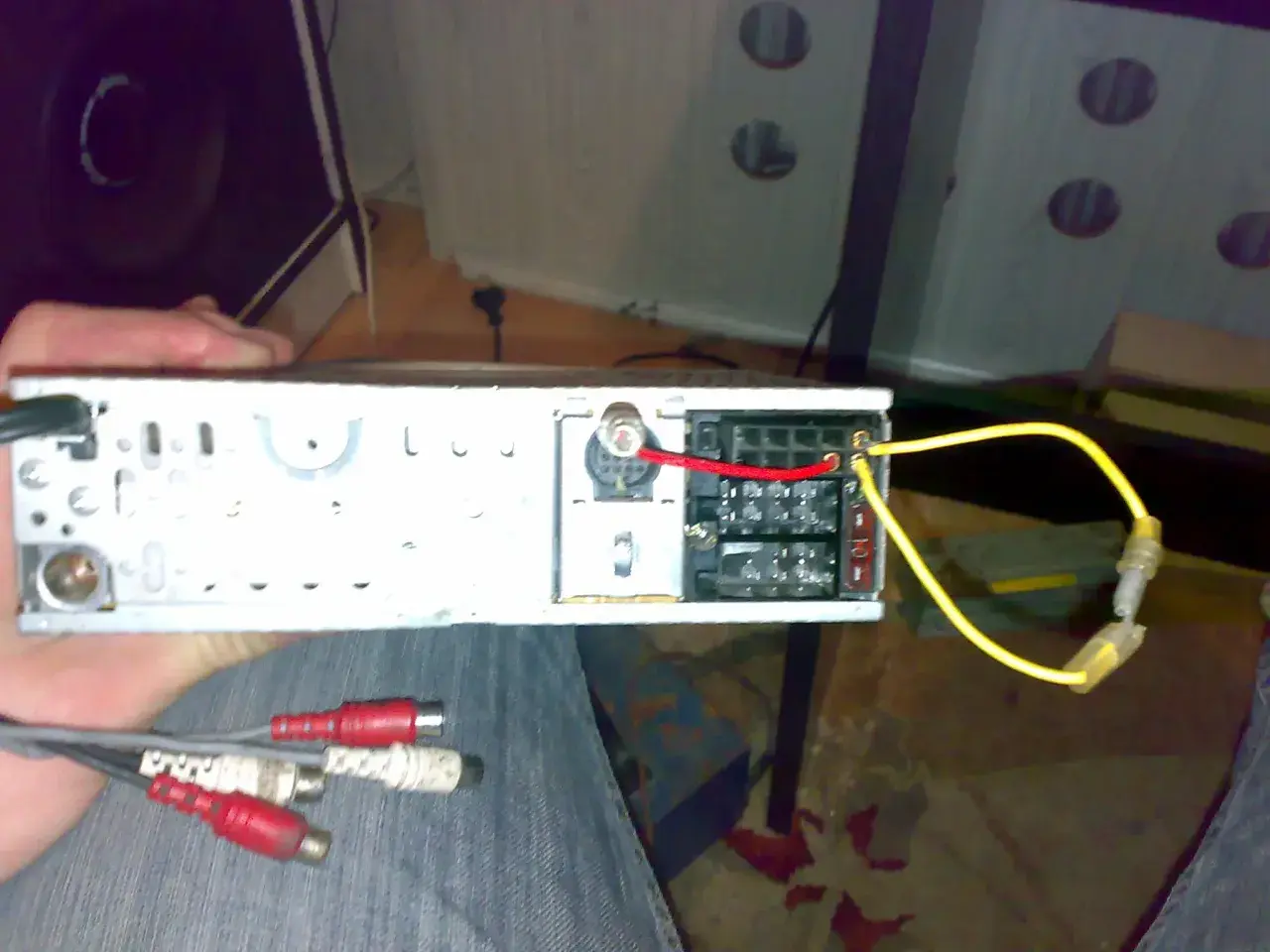

Krok 2: Łączenie zasilania kluczowy moment operacji (czerwony + żółty)
Teraz czas na najważniejsze połączenie zasilające. Połącz ze sobą żółty i czerwony kabel radia samochodowego. Najłatwiej zrobić to, skręcając je razem lub używając do tego specjalnej złączki. Następnie podłącz te połączone przewody do dodatniego bieguna (+) Twojego zasilacza 12V. Pamiętaj, że żółty kabel musi mieć stały dostęp do +12V, aby radio zachowało pamięć. Następnie podłącz czarny kabel (masę) radia do ujemnego bieguna (-) zasilacza. Zanim podłączysz zasilacz do gniazdka elektrycznego, dokładnie sprawdź wszystkie połączenia, aby upewnić się, że wszystko jest poprawnie zrobione i nie ma ryzyka zwarcia.
Krok 3: Podpinanie głośników i pierwszy test dźwięku
Po poprawnym podłączeniu zasilania, przejdź do podłączenia głośników. Podłącz odpowiednie pary przewodów głośnikowych z radia do zacisków głośników. Pamiętaj o zachowaniu polaryzacji plus (+) do plusa, minus (-) do minusa. Po podłączeniu głośników, możesz przystąpić do pierwszego testu. Podłącz zasilacz do prądu i włącz radio. Sprawdź, czy urządzenie się uruchamia, czy wyświetlacz działa poprawnie i przede wszystkim, czy z głośników wydobywa się dźwięk. Spróbuj zmienić stacje radiowe lub odtworzyć coś z podłączonego źródła, jeśli radio je obsługuje.
Krok 4: Instalacja anteny i ostateczne uruchomienie systemu
Jeśli planujesz korzystać z funkcji radia FM/AM, podłącz antenę do odpowiedniego gniazda w radiu. Następnie możesz przystąpić do ostatecznego uruchomienia i sprawdzenia wszystkich funkcji. Przejrzyj ustawienia, upewnij się, że regulacja głośności działa poprawnie, a wszystkie kanały głośnikowe odtwarzają dźwięk. Ciesz się swoim nowym, domowym systemem audio!
Gdy coś pójdzie nie tak najczęstsze problemy i ich błyskawiczne rozwiązania
Nawet przy najlepszych chęciach, czasem pojawią się drobne problemy. Na szczęście większość z nich jest łatwa do rozwiązania.
Problem: Radio po każdym wyłączeniu traci pamięć. Jak to naprawić?
To zdecydowanie najczęstszy problem, z jakim spotykają się osoby podłączające radio samochodowe w domu. Jego przyczyną jest zazwyczaj nieprawidłowe podłączenie kabli zasilających. Rozwiązanie jest proste: połącz żółty i czerwony kabel radia razem i podłącz je do stałego źródła +12V z zasilacza. Upewnij się, że żółty kabel ma zawsze dostęp do napięcia, nawet gdy zasilacz jest "wyłączony" (ale podłączony do sieci, jeśli ma taki przełącznik).
Problem: Urządzenie się włącza, ale z głośników nie płynie dźwięk.
Jeśli radio działa, ale jest cisza, sprawdź przede wszystkim połączenia głośnikowe. Upewnij się, że wszystkie kable są prawidłowo podłączone do głośników i że nie ma między nimi zwarć. Następnie sprawdź ustawienia radia może być tak, że przypadkowo włączyłeś funkcję wyciszenia (mute) lub głośność jest ustawiona na minimum. W ostateczności, jeśli masz taką możliwość, sprawdź, czy same głośniki są sprawne, podłączając je do innego źródła dźwięku.
Przeczytaj również: Przerejestrowanie auta 2024: Dokumenty, koszty, kary - Poradnik
Problem: Słyszysz nieprzyjemne buczenie lub zakłócenia co jest przyczyną?
Nieprzyjemne dźwięki mogą mieć kilka przyczyn. Jedną z nich jest słaba jakość połączenia masy. Upewnij się, że czarny kabel jest solidnie podłączony do ujemnego bieguna zasilacza. Inne możliwe przyczyny to pętla masowa (jeśli podłączasz radio do innych urządzeń), niewystarczająca wydajność prądowa zasilacza (radio pobiera więcej prądu, niż zasilacz może dostarczyć) lub słaba izolacja przewodów, która może powodować zakłócenia. Spróbuj poprawić połączenie masy, rozważyć użycie zasilacza o wyższym amperażu lub dokładnie sprawdzić izolację wszystkich połączeń.
Alternatywne zasilanie: Czy stary zasilacz komputerowy (ATX) to dobry pomysł?
Jeśli nie masz pod ręką odpowiedniego zasilacza 12V DC, a posiadasz stary zasilacz komputerowy (ATX), możesz go wykorzystać. Zasilacze ATX oferują stabilne napięcie 12V i często bardzo wysoką wydajność prądową, co czyni je atrakcyjną opcją. Jednakże, ich użycie wymaga pewnej modyfikacji. Aby zasilacz ATX się uruchomił, zazwyczaj trzeba zmostkować zielony kabel (Power On) z dowolnym czarnym kablem (masą). Jest to opcja dla bardziej zaawansowanych użytkowników, którzy czują się pewnie przy pracy z elektroniką. Pamiętaj, że niewłaściwa modyfikacja może prowadzić do uszkodzenia zasilacza lub podłączonego radia.
